防汛救灾、高空营救、侦查案件、电力巡检……经纬  M300 RTK 自发布后,就一直活跃在作业一线,服务各行各业。



为了让新入手的经纬 M300 RTK 保持强劲、稳定的飞行表现,在保养检查上可千万不能偷懒。



这里为你总结了 10 个保养检查步骤,赶紧收藏起来。



*注意注意,如果发现异常情况,请不要强行继续飞行,及时联系当地授权代理商或 DJI 售后服务寻求技术支持才是王道。

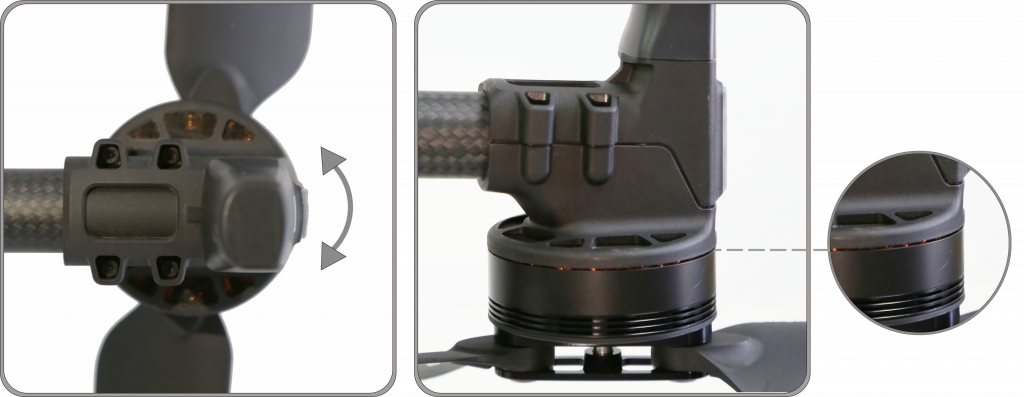

  • 01 电机转动



转动电机转子,检查是否有卡顿、剐蹭现象。目视电机定转子间隙,是否和底座剐蹭。



  • 02 电机与机臂固定



沿着碳管轴线方向对电机座施力进行转动,检查电机与碳管是否松动。同时不要忘记检查四颗固定螺丝是否松动。

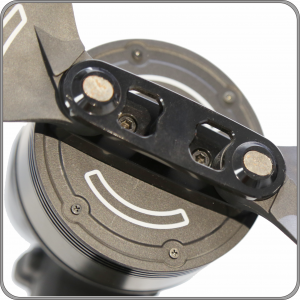

  • 03 桨叶&桨夹

检查桨叶、桨夹是否出现明显变形、严重磨损、缺口以及裂纹、表面是否有附着物,并使用干燥软布擦拭桨叶至清洁无异物。同时不要忘记检查桨夹固定螺丝是否松动。





*累计飞行时长达到 300 小时或使用一年应及时更换桨叶。
*经纬 M300 RTK 是全新一代的飞行平台,动力比以往产品大得多,对桨叶的安装操作有很高的要求,因此建议仅在外场作业的应急情况下更换桨叶。应急飞行结束后,请尽快联系DJI技术支持或授权代理商进行检修。



  •          04 折叠机臂

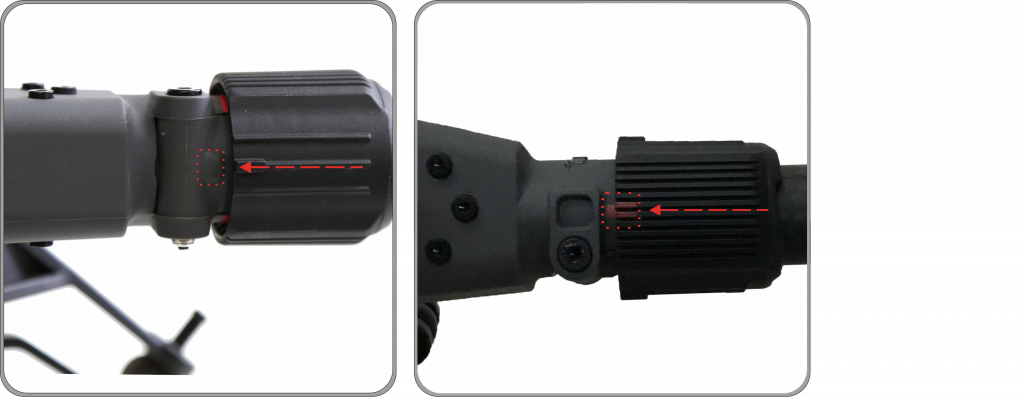

安装机臂时,将套筒拧到指示位置即可保障飞行可靠性和安全性,过拧可能会导致套筒松脱。机臂安装完毕后,检查机臂连接件是否无破损和裂痕。

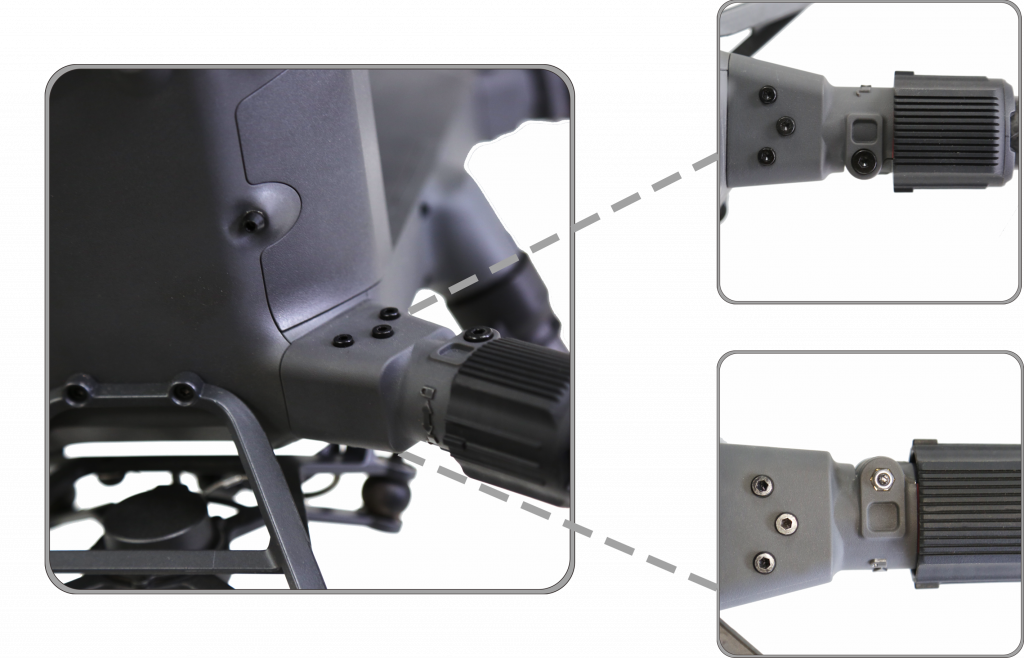

抓住碳管轻轻摇晃机臂,是否无明显晃动。每个机臂有7颗螺丝,共28颗螺丝,是否无松动、脱落。





  • 05 起落架



检查起落架套筒,是否有破损、裂痕,起落架基座螺丝是否松动,表面是否无损坏和裂痕。日常存放时,起落架套筒需放置在正确位置,否则关箱时可能会将桨叶压坏。

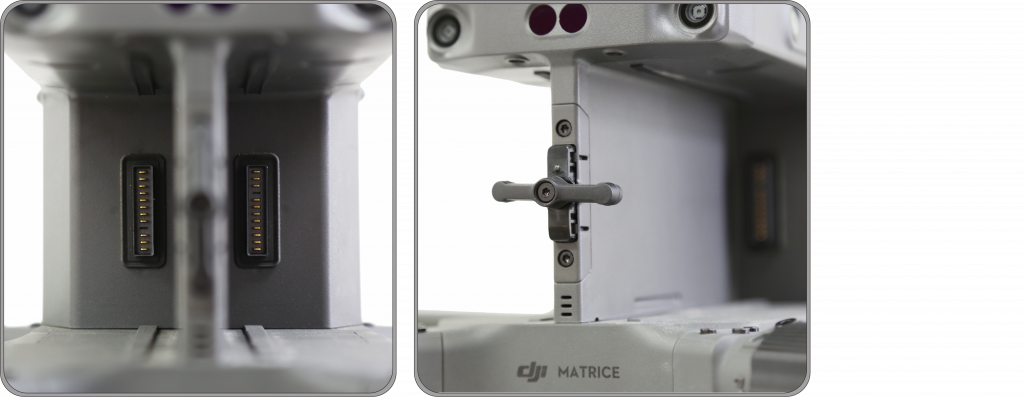

  • 06 电池仓



检查旋钮下方的弹出机构是否无卡顿,锁紧电池时是否可以正常弹出、无明显晃动。电池接口内是否无脏污、水渍和腐蚀痕迹。如果有水渍和灰尘,需擦拭干净。

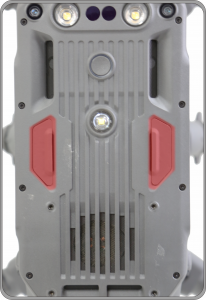

  • 07 散热口

检查散热口是否通畅、无阻塞,散热风扇是否有卡转或异响。如果有脏污,可使用清洁气吹(电池箱标配)吹开脏污,并使用酒精片擦拭散热口。

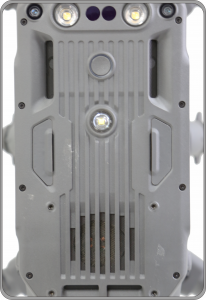

*顶视图

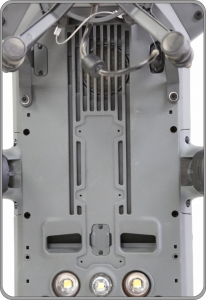

*底视图



  • 08 防水胶塞



检查防水胶塞有无破损、松脱。一旦防水胶塞出现异常,将影响经纬 M300 RTK 的防水性能。





  • 09 云台减震板

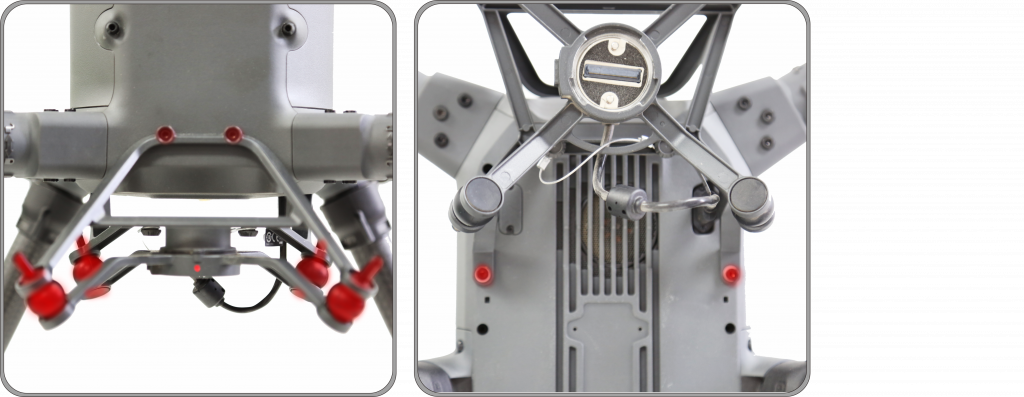

减震球有无破损、松脱、老化变软被拉伸。云台接口转动有无异常。同时不要忘记检查减震板连接机身的4颗螺丝是否松动。







  • 10 机身镜片

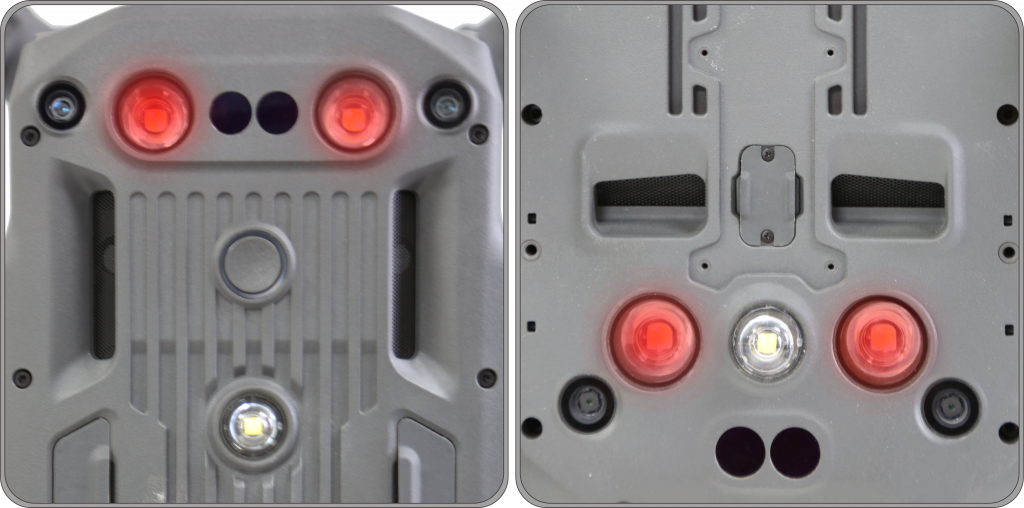

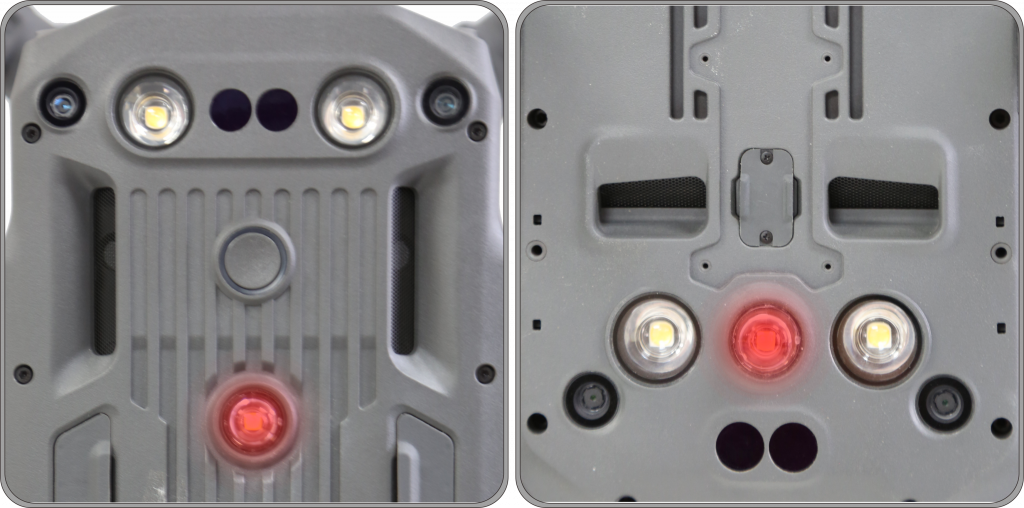

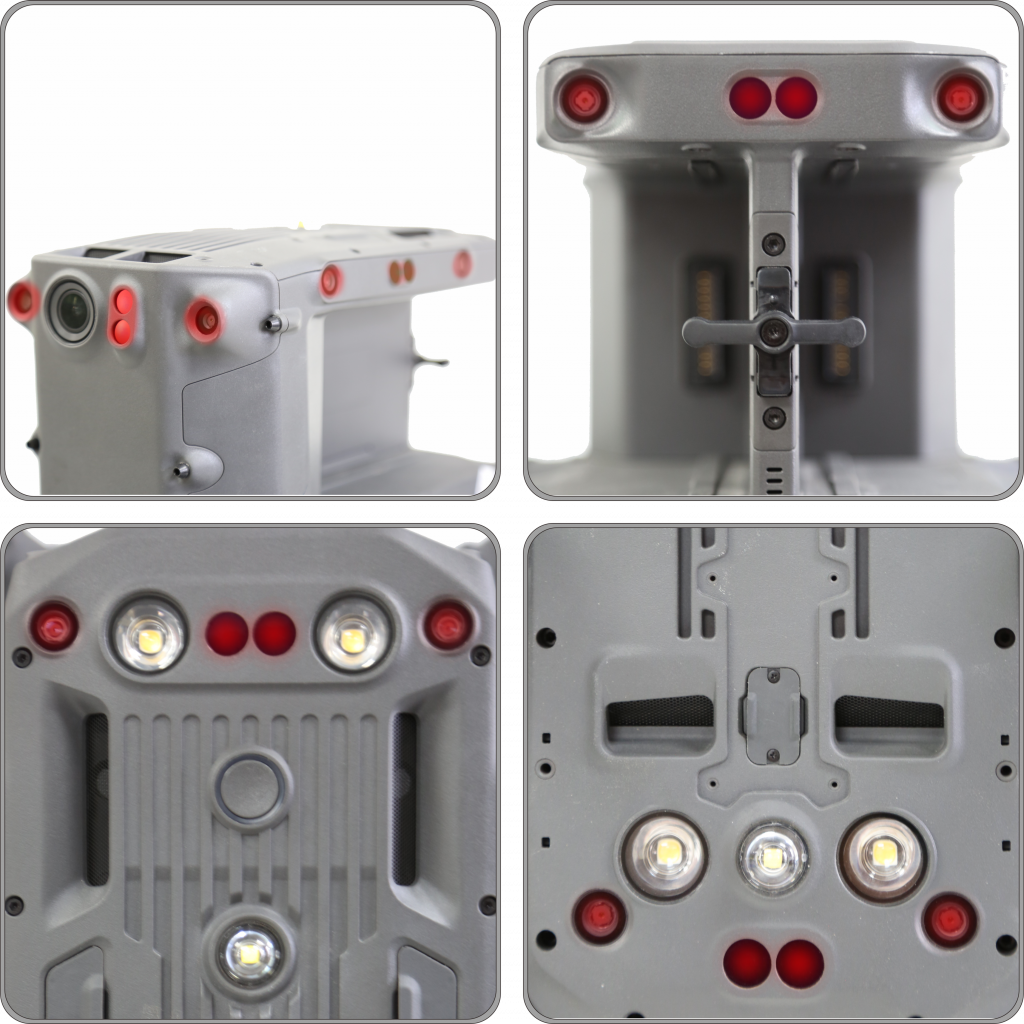

检查红外感知系统、视觉系统传感器镜片、补光灯、夜航灯镜片有无脱落、松动和开裂,表面若有脏污,请使用软布擦拭镜片。



*红外感知系统



*补光灯



*夜航灯



短期内,您可通过上述10条检查内容,搭配IMU校准、指南针校准等无人机常规校准项目,保持无人机在良好状态。



DJI 大疆无人机保养服务

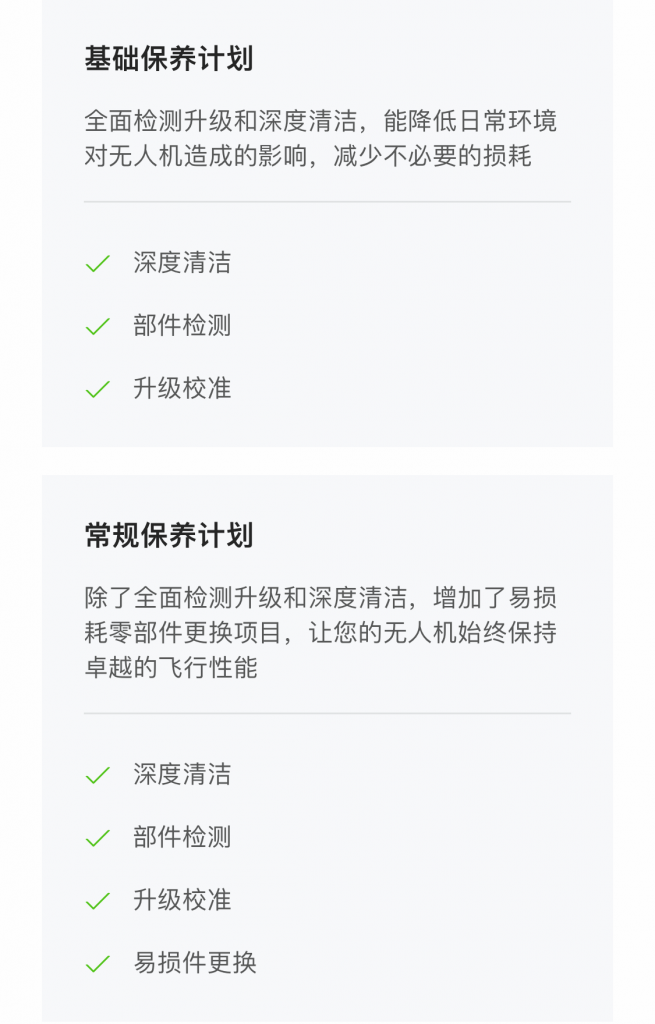

随着时间的推移,无人机不可避免会产生一定的磨损。大疆服务团队推荐每隔 3 至 6 个月进行一次官方保养,通过专业的校准检测软件,及时调整无人机参数,定期更换易损部件,让无人机恢复到最佳状态。大疆行业应用提供三种不同程度,覆盖无人机全生命周期的保养计划,您可随时联系当地授权代理商咨询购买。
